物联网网关盒子实现数据采集与MQTT上报教程

佰马君在支持客户的过程，经常遇到客户有这样的数据采集与传输需求：下位机现场设备数据,实现数据采集后如何转成MQTT协议上报到云平台？在项目案例中，实现采集下位机数据转成MQTT上报并不难，应用佰马物联网网关，也就我们常说网关盒子就可以轻松实现。

下文以佰马BMG700物联网网关盒子为例，本文以图文结合的方式介绍网关盒子接线方式、MQTT实现方式、采集规则配置、服务端配置等。

一、实现目标

1. 采集PLC 连续数据；

2. 转MQTT上报；

3. 实现对PLC管控；

二、需求设备和软件

下位机: 台达PLC(其它传感器也可以)

物联网网关:佰马BMG700物联网网关(BMR200,BMG500都可以)

云平台: 私有云平台,或是公有云如阿里云,百度云,腾讯云等

三、MQTT实现方式

分析

1.要实现第1点 PLC连续数据读取 和第2点转MQTT上报是连惯功能,意思就是通过网关连续读取PLC地址位数据,然后转成MQTT协议上报。

2.实现对PLC管控,正常是远程下载为主,这里通过VPN方式实现。

接线方式

1. 台达的PLC  RS-485串口是支持 modbus RTU 协议的，如果串口是该通讯模式，如果网口就是modbus Tcp,这里我们以BMG700物联网网关485串口对接。

2. PLC和佰马BMG700物联网关盒子的485接线，  rx +   接 A1  RX  - 接 B1。

3. BMG700物联网关盒子的电源接入方式:正极接VIN+,负极接VIN-

4. 通过电脑登录佰马BMG700物联网关盒子，进行采集与上报参数配置

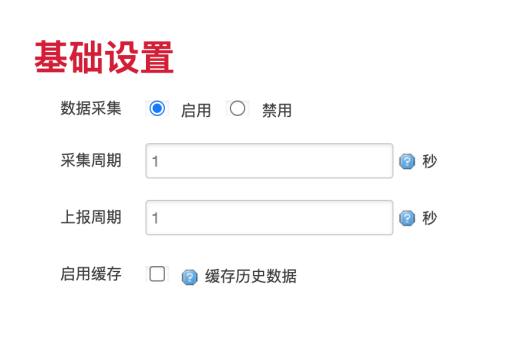

采集周期：设备多久轮询一次

上报周期：对采集后的数据，多久上报一次给中心端

启用缓存：离线数据可以本地缓存，在线后续传

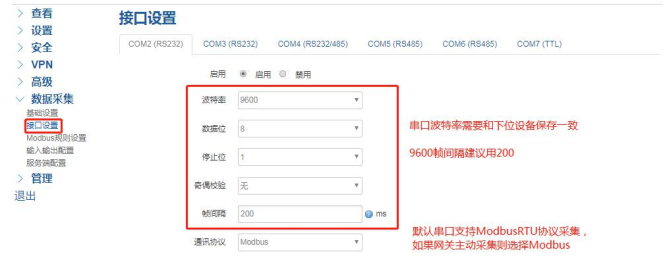

5. 配置485通讯接口

串口波特率:与下位机一致

帧间隔: 建议200ms

通讯协议:modbus rtu

6. 配置采集规则

起止地址：支持连续

7. 服务端配置(MQTT+JSON)

选中数据采集设置栏目，进入服务端配置界面。协议选择:MQTT协议,封装类型:JSON

后面根据平台提供MQTT相关用户,密码,地址,订阅信息填写.

8. 完成连接
