地下管廊监测系统

区域ACU控制柜，筑牢城市地下管廊生命线

城市地下综合管廊，汇集电力、通信、燃气、供热、给排水等各种工程管线，是城市稳定运行的“生命线”。佰马城市管廊生命线监测系统，以ACU控制柜为中枢，

以佰马智能区域控制器为核心，实现对地下管廊设备与环境数据的全面采集、反向控制，打造更智慧、坚韧的城市生命线。

现场即时感知+控制柜集中管控+平台运维监测

佰马科技城市管廊生命线监测方案，采用物联网三层架构。现场层：给水、雨水、污水、排水、再生水、天然气、电力、通信、公共视频监控、照明、广播电视、

交通信号等数据监测；中间层：基于智能控制柜实现本地智能分析和联动控制；平台层：对接佰马智慧市政云平台，实现地下管廊全场景数据包括：沉降、倾斜、震动、

裂缝、水位、气体、图像、视频等在线展示、分析、告警等。

ACU控制柜，功能与尺寸灵活选配

佰马ACU区域智能控制柜，由区域智能控制器、工业交换机、电源模块、保护模块、机柜等组成。实现数据实时监测、数据处理分析、有线&无线通信、联动控制等功能，还支持不同体积结构、防水性能、设备接入规模的软硬件定制，完美满足地下综合管廊智能化应用需求。

区域控制器，地下管廊智慧核心

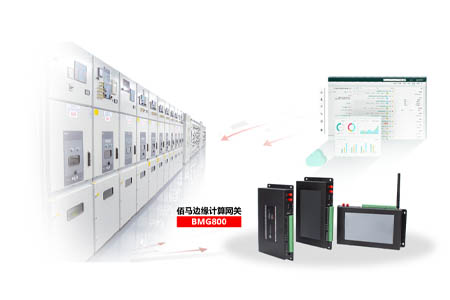

佰马BMG800智能区域控制器，是ACU柜的核心，接口包括：1×WAN、1×LAN、4×RS232、4×RS485、1×USB、1×I2C、68路开关量输入、16路模拟量输入、

36路继电器输出、5路电源输出、4G（选配）、WIFI（选配）、GPS（选配）。内置设备控制逻辑和边缘计算策略，可代替传统PLC，具有强大的通信协议兼容、

多源数据集成、联动控制等优势。

一站式组网互联，智能管控

佰马ACU区域智能控制柜支持将地下管廊的监控系统、照明系统、环境监测系统、通风系统、排水系统、消防系统、红外感应系统、门禁等系统进行统一组网互联，

依托边缘计算技术实现智能运行。

边缘计算，联动控制

佰马ACU区域智能控制柜，支持丰富的边缘计算策略，包括：红外触发告警策略、消防预警响应策略、入侵识别告警策略、自动排水策略、自动换排气策略、

自动温湿度调控策略、智能照明策略、结构安全监测预警策略等，实现有效的监测、预警和处置。

开放定制，快速打造产品力

佰马BMG800智能区域控制器、ACU智能控制柜和智慧管廊云平台，支持外观结构、软硬件、通信协议等定制，协助客户快速提升项目竞争力。

结构尺寸
