边缘计算网关对接三菱MC协议采集规则介绍

佰马BMG700边缘计算网关支持三菱MC协议(默认是基于3E帧采集，可选择1E帧采集)，通过边缘计算网关的MC Protocol采集协议来与三菱PLC连接，同时与上位机平台对接，可远程读取与写入三菱PLC的可编程控制器CPU的软件数据、程序。

本文以佰马BMG700边缘计算网关为例，图文结合全面介绍三菱MC协议采集规则、新增MC采集规则、修改MC采集规则、删除MC采集规则等。

MC Protocol 是三菱PLC通信协议，用于外部设备经由C24或E71对可编程控制器CPU的软元件数据、程序进行读取/写入等/L系列可编程控制器用的通信方式的名称。只要是可安装应用程序且可通过MC协议的控制步骤进行数据发送接收的设备，便可通过MC协议进行通信。

佰马BMG700边缘计算网关，导轨式安装，支持MQTT 、JSON、 HTTP等北向协议，支持OPC、- ModbusRTU/ModbusTCP、TCP、UDP、部份品牌PLC等南向协议，广泛接入、智慧匹配、强大运算、5G/4G无线通信，是非常适合于产业物联网的网关盒子。

三菱MC采集规则设置步骤：

登录BMG700边缘计算网关管理系统，选择数据采集菜单，选中采集规则，进入MC采集规则设置界面。

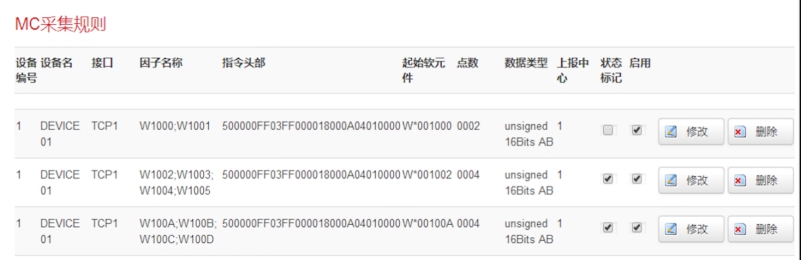

在佰马边缘计算网关MC协议配置界面中，可以设置设备编号、设备名、接口、因子名称、定义指令头部、起始元件、点数、数据类型、上报中心、操作符、操作数、上报精度、状态标记等。

设备编号：数字

设备名：可以用来备注，中文在前字母数字在后，否则有可能出现乱码

接口：选择已开启的MC Protocol，未开启的不会显示

因子名称：上报的数据名称，字母在前数字在后，如：a001

指令头部：组成采集指令的一部分（字符串）

起始元件：组成采集指令的一部分，在指令头部后面（字符串）

点数：采集数据个数（按照实际的指令，如：0002）

数据类型：用来解析寄存器数据值，A为高字节（ABCD）

上报中心：对应服务端1-5配置

修改：可以修改当前配置

删除：删除当前配置

单位：当前单位仅作备注，可以不配置

操作符：对当前采集到的数据进行加减乘除

操作数：将当前数据带入操作符中对采集到的数据进行计算

精度：上报数据的小数点位数

状态标记：启用报警，当值产生变化时，触发报警

注：可配置多个因子，但是因子数量要和个数以及数据类型对应，否则不生效。
