智慧路灯杆本地实施布署方案

项目背景： 本项目中有200根智慧杆，部分为照明杆，智慧杆所搭载外设满载，需要本地化布署，并把稳定性保持在99%。

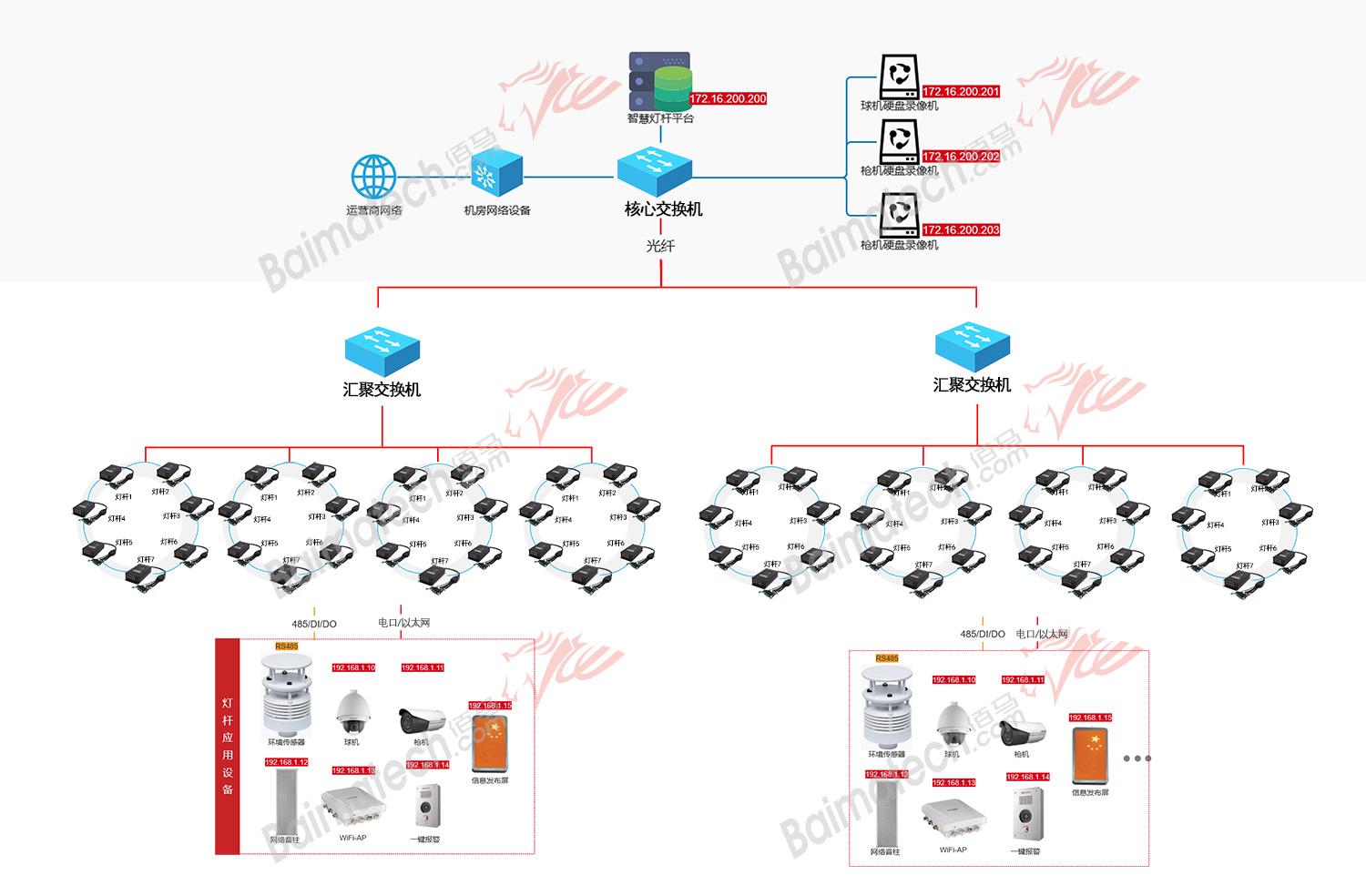

组网： 混合组网：树型+小环网

网络传输： 光纤网络

设备：汇聚交换机（24个光口，万兆输出）  智慧杆网关BMG8100(2光口+8LAN)   光模块

说明：基于杆体配套设备带宽需求和稳定性要求，8杆成1个小环网，合计19个环网，通过两台汇聚交换机(上行出口万兆)形成环网并往核心交换机上报。

备注：如果摄像头多，则需要考虑环网数量

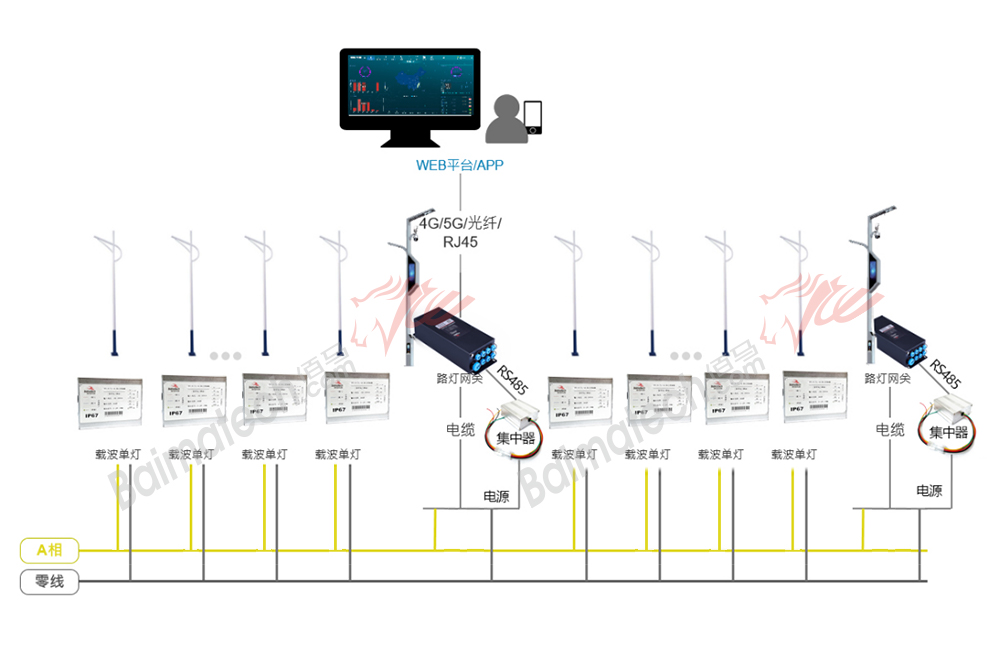

灯控网络：HPLC（宽带电力载波）

灯控传输：宽带载波+光纤网络

设备：HPLC600宽带载波单控，HPLC650中继485网关， BMG8100智慧杆网关

说明：宽带载波单控基于宽带载波技术，通信速率可达0.49Mbps，通信距离可达20km  ，具有通信速率快，控制时延低，通信稳定，自组网通过电源线网络传输。HPLC600载波单控信号传输到HPLC650中继485网关， 由中继485网关把载波信号转成485信号传输到智慧杆网关上，通过光纤快速传输出去。

本地策略：智慧杆网关+载波485中继 可以实本地离线策略，本地联动

设备介绍

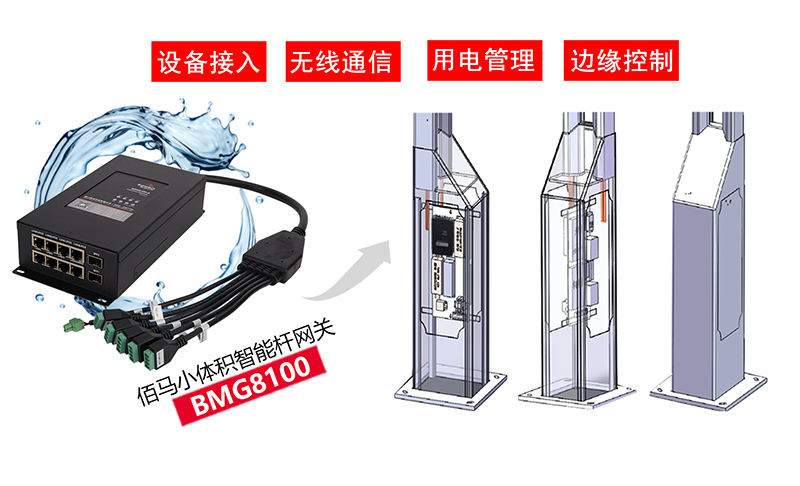

1、BMG8100智慧杆网关

BMG8100系列智能网关，可选配4G/5G通信。接口包括7路千兆LAN口、1路千兆WAN口（可复用为LAN口）、2路千兆光口、4路PoE供电（选配）、2路RS485、1路12V供电、1路24V供电、3路DI、3路继电器输出等。

（1）软件采用松耦合分层架构设计，南向通信对接外设种类、北向通信对接平台协议、业务逻辑层数据处理等实现可配置化

（2）支持北向断网的情况下，本地正常运行照明控制策略。策略包含循环定时策略、经纬度策略、联动策略等。支持提供策略协议接口供管理平台下发、抄读，支持网关本地配置定时策略。

（3）具有良好的北向协议适配性，应支持TCP、UDP、HTTP、MQTT、HJ212环保协议、JSON协议；可通过界面配置不同的数据类型采用不用的协议上报。

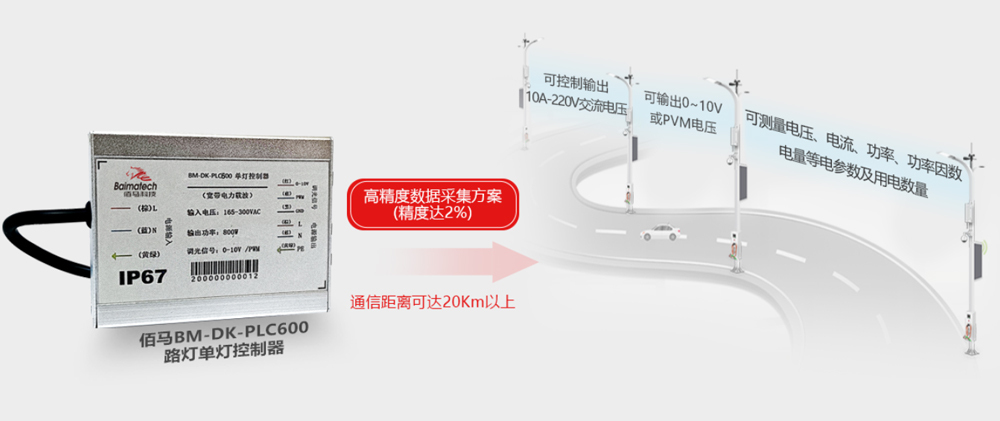

2、HPLC100宽带载波单控

HPLC单控带PA版本 通信距离可达20km  IP65防水,一路调光输出，一路单灯电流、电压、功率、坏灯检测功能，采用行业先进的 OFDM调制方式，通信速率可达0.49Mbps，800ms内响应中心发送的指令，借助自研路由发现算法和组网策略宽带电力载波传输，具有通信速率快，控制时延低，通信稳定,自组网，自路由等优点，同时通过电源线网络传输

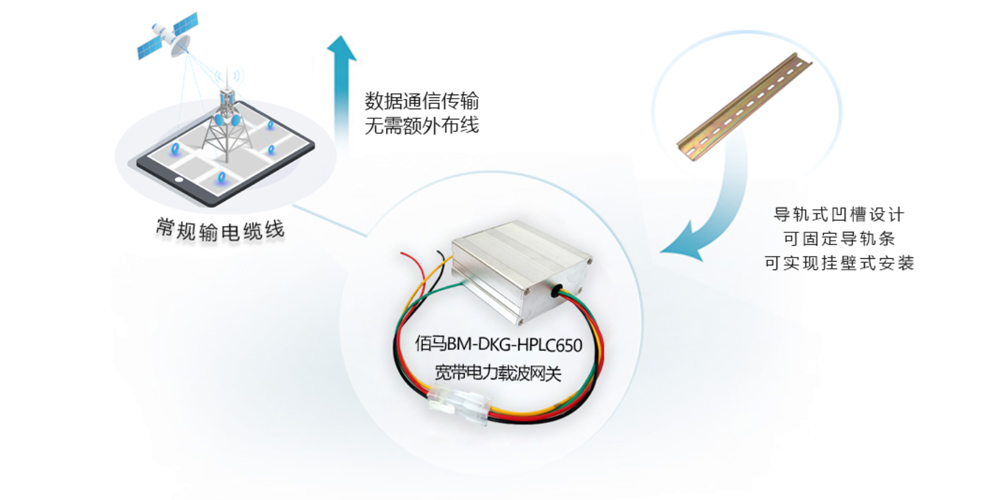

3、HPLC中继网关

（1）采用行业先进的 OFDM调制方式，通信速率可达0.49Mbps，通信距离可达20km

（2）借助自研路由发现算法和组网策略，将同一条输电线缆上的所有路灯及路灯网关进行“一主多从”树形组网。

（3）每个网关可以管理500个路灯控制器。 支持15级设备中继通信，最大通信距离可达20km,先进的宽带电力载波通信技术和优秀的自组网路由算法,控制时延：30ms以内。如：发出开灯指令到灯具实际打开之间的延迟。

（4）安全性：采用动态密钥进行数据加密传输，网络加密认证，硬件实现 AES128 加密算法。确保整个网络中的信息安全传输，广播通信亦无法被其他设备窃取数据。

（5）时效性：单灯控制间隔为50ms，如100栈灯，每栈灯调光亮度不同，分别进行远程设置，则最快可在100*50=5S内完成所有灯具设置。

（6）配合BMG8100网关或是BMG8200网关可以实现本地策略，离线管理.

方案补充说明

本地化布署：服务器性能高求比较，视频采用NVR视频或是CVR

备注：其它外设和电源空开等暂不列
