佰马DTU连接远程服务器操作教程

本文将以佰马 DTU透传终端BMD100为例，简要介绍在全网通/4G/3G/GPRS模式下，DTU与远程管理中心之间组网及配置，协助客户快速实现数据透传与远程控制。

佰马DTU，无人值守专用。以全网通/4G/3G/GPRS等运营商网络为承载网，为用户提供稳定可靠的无线通信组网与数据透明传输。

无须布线，上电即实现控制中心对远程设备的监测与管理。具有组网迅速、扩容灵活、建设周期短、成本低等优势，被广泛应用在远程数据采集、远程设备监测、远程控制、远程报警等领域。在配电自动化、环保监测、水利测控、金融自助、热力管网监测、油田远程监测等无人值守环境应用优势明显。

本文将以佰马 DTU透传终端BMD100为例，简要介绍在GPRS模式下，DTU与远程管理中心之间组网及配置，协助客户快速实现数据透传与远程控制。

第一步：工业级无线DTU与服务器连接

连接操作如上图所示，本地设备（如PC）通过RS232与佰马BMD100无线DTU相联；BMD100插上运营商物联网卡，通过运营商全网通/4G/3G/GPRS网络与远程服务器建立通信。

第二步：运行佰马DTU配置软件

       在本地PC端运行BMD100标配的DTU配置软件。如上图所示，在此界面可以看到下载工具、调试工具、参数配置等选项。其中下载工具用于本地下载软件，调试工具主要用于发命令，收发数据等，参数配置主要用于连接服务端时对各参数的设置、保存、导入导出，以及出厂测试、重启设备、查看日志等功能。

第三步：BMD100系列连接服务器中针对GPRS不同工作模式的配置

GPRS工作模式：佰马BMD100 DTU GPRS工作模式包含FTCP、HTCP、CTCP、NUDP、CUDP、HUDP六种（如下图）。其中： FTCP、HTCP、CTCP都是TCP模式，只是注册包和心跳包不一样；NUDP、CUDP、HUDP都是UDP模式，只是注册包和心跳包不一样。

现以佰马BMD100为例，阐述在TCP和UDP两种工作模式下，BMD100和服务器建立连接的方法和区别。

模式一：服务器和BMD100建立连接——TCP模式

      1）首先打开服务器的网络调试工具，将协议类型选择TCP Server

 2）进入BMD100配置界面，将GPRS工作模式设置成TCP（这里选择FTCP），中心地址（例：sundge.vip）和端口号(例10000)分别与服务器相对应，然后保存参数并重启设备。

3）连接成功后，可以观察到服务器收到了BMD100发送的心跳包和数据，如下图所示：

模式二：服务器和BMD100建立连接——UDP模式

1）首先打开服务器的网络调试助手，将协议类型选择UDP：

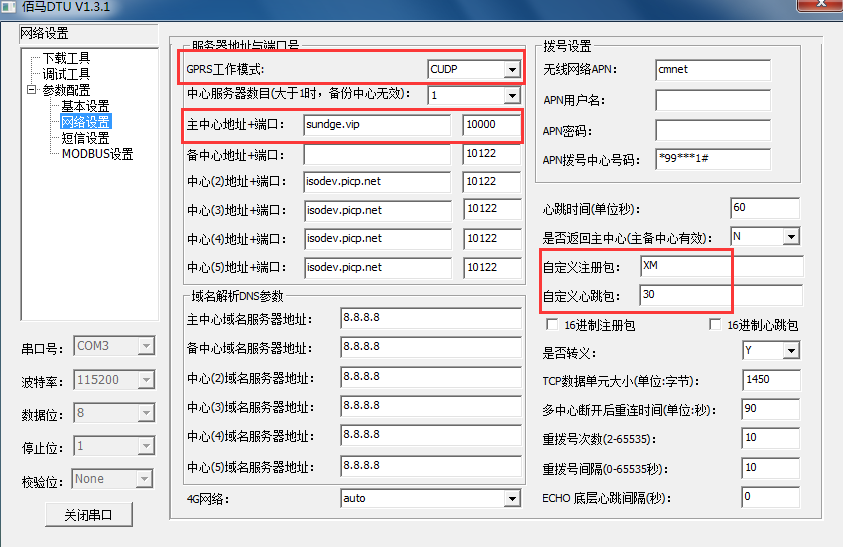

 2）进入BMD100配置界面，将GPRS工作模式设置成UDP（这里选择CUDP），中心地址（例：sundge.vip）和端口号(例10000)分别与服务器相对应，同时自定义注册包和自定义心跳包需要进行配置，然后保存参数并重启设备。

3）连接成功后，可以观察到服务器收到了BMD100发送的心跳包和数据：

总结：

本文重点阐述了佰马 DTU BMD100和服务端的连接配置，通过TCP、UDP两种不同模式的连接，主要得出以下三个特点：

1、佰马4G全网通DTU BMD100在连接服务器时，直接作为客户端使用，相关配置全部在DTU标配软件实现，这点与佰马路由器的连接配置有本质的区别；

2、通过TCP、UDP两种不同配置对比，主要区别在CTCP模式和CUDP模式是纯透传模式，必须自定义注册包和心跳包；

3、两种模式均简单易懂，对于初次使用者也很容易掌握，同时，因为配置界面简单，所以也方便客户的维护。
