基于佰马工业网关的PLC远程控制组网方案-专网方案
- 时间 :2024-05-27
- 作者 :佰马科技
- 浏览数 :1139
PLC远程控制组网，主要是通过网络将分布在不同地点的PLC设备连接起来，实现远程监控和控制。
PLC一般可通过工业以太网、Wi-Fi、4G/5G和VPN等通信方式实现远程通信与控制，并需要搭配专用工业通信协议、设备管理系统以实现批量化PLC设备管控、数据分析和综合管理。本篇就为大家介绍基于佰马工业网关的PLC远程控制组网方案之一：专网方案。
一、方案介绍

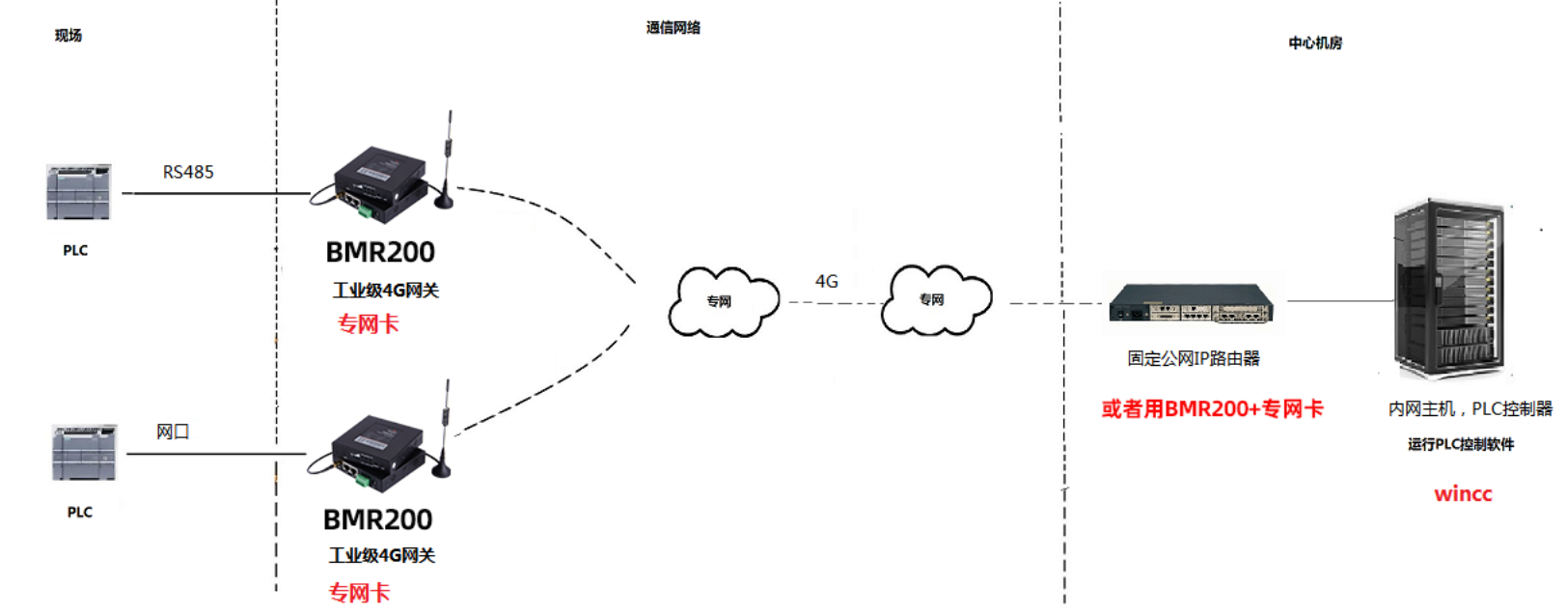

多台PLC分别通过RS485接口，接入佰马BMR200微型工业智能路由器，BMR200路由器通过插4G专网卡，走专网网络与机房的PLC控制器（也可以是内网一台主机，运行PLC控制程序）连接。机房PLC也通过一台BMR200工业路由器上网，或者接一个带有固定公网IP的企业级路由器，实现整体网络的相互连通性。
二、组网搭建方式
1、机房拉一条固定公网IP外网（需要和现场的专网卡网络打通）或者也配置一台BMR200并插配套4G专网卡，PLC控制器接这个外网网络。
2、现场PLC通过网线接BMR200的LAN口，BMR200插4G专网卡上网。
3、将PLC的IP固定，并在BMR200配置端口映射，IP指向PLC的IP。此时机房PLC控制器直接访问BMR200的卡的IP和对应的外部端口，就可以访问到相应的PLC

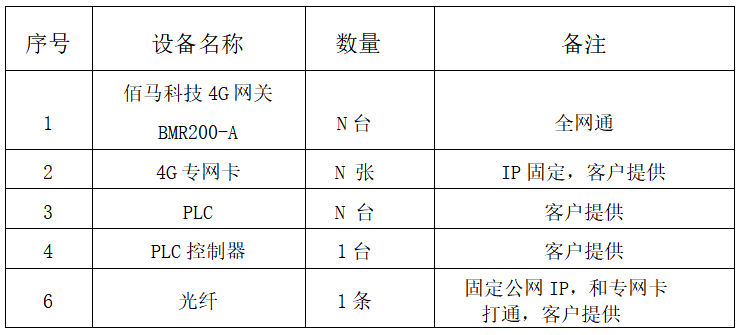

三、项目清单
