智慧路灯杆设备舱设计规范，多功能杆设备舱设计要求

多功能智慧路灯杆相较普通路灯杆，拥有功能丰富、集成度高、智能化水平高等优势，凭借其搭载的智能照明、环境监测、视频监控、LED信息屏等设备，在智能交通、智慧街区、智慧园区等场景中发挥着重要作用。

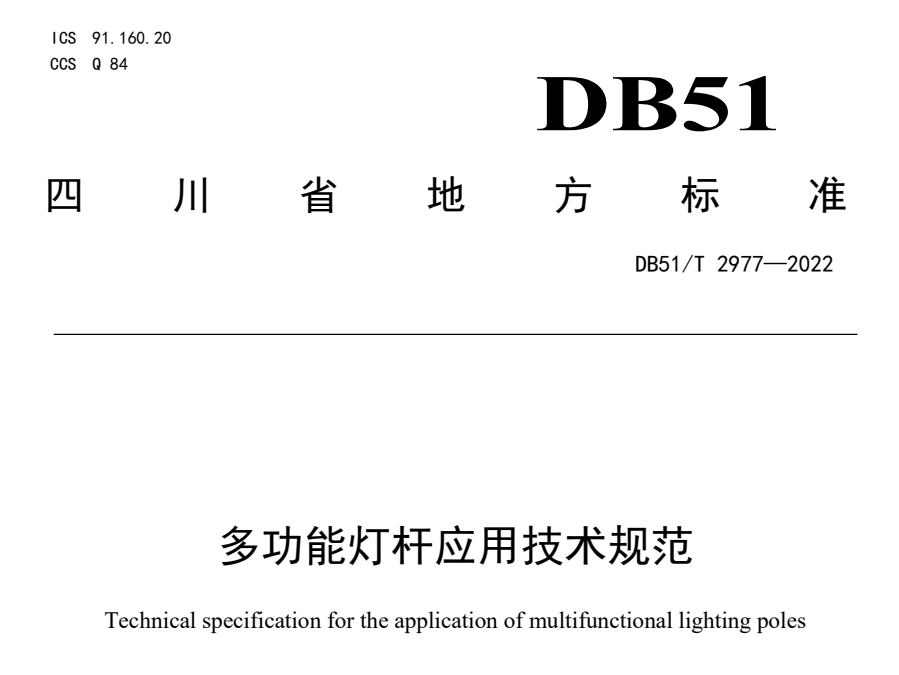

智慧路灯杆通常还需要配备智慧路灯杆网关、智能灯控器、恒流源、智能空开等设备，需要专门的设备舱来容纳。那么智慧杆设备舱如何设计？智慧杆设备舱有何要求？本篇就结合四川省《多功能灯杆应用技术规范》为大家简单说明：


多功能灯杆应具有设备舱，可采用集成一体式、柱身外挂式、柱舱分体式。设备舱应满足安全性、功能性、整体协调性与周边环境的协调性，不得外露线缆、连接螺栓，并应满足下列要求：

1、宜采用多舱设计，并考虑后续加载设备的需求，预留相应的设备位置空间。应综合考虑走线方式，满足强弱电互联互通需求，应易于电缆进出、连接、固定、检修，并设置接地连接装置；

2、具备通风、散热、保温、隔热功能。应具有烟囱效应，具备防水、防尘、防鼠功能。使用寿命与杆塔同年限；

3、设备舱顶部应不积水、积垢，便于电器安装、维护，内部设备安装支架符合国际通信设备标准尺寸，安装支架宜选用抽屉式结构；舱体采用碳素钢时，应整体热浸锌防腐，表面氟碳喷涂处理；

4、一舱一门，舱门应具有防技术开启措施，宜具备智能监控，远程实时监控舱内环境、温湿度和智能门禁。根据底法兰埋深，检修门下沿距地平面距离不应低于 500 mm，宽度不低于 120mm，检修门周边应加固；

5、集成一体式及柱舱分体式设备舱应满足多功能灯杆搭载设备的荷载强度要求。
